Kafka

아키텍처

kafka

용어 설명

  • Producer : 이벤트를 보내는 주체
  • Consumer: 토픽의 파티션에 저장되어 있는 메시지를 소비(consume)하는 역할.
  • Consumer Group : 하나의 Topic의 모든 파티션들을 구독하는 consumer 그룹.
  • Partition : Producer로부터 전달받은 메세지를 저장하는 공간
    • Leader Partition : 실질적으로 Producer/Consumer와 통신하는 파티션
    • Follower Partition : Leader Partition의 데이터를 복제하여 저장하는 파티션. 그래서 Leader Partition에 장애가 생겼을 때, Follower Partition이 리더로 승격가능.
  • Broker = 카프카 서버 : 토픽과 파티션들을 관리하는 역할.
    • Controller : 하나의 브로커가 이 역할을 맡는다. 리더 파티션이 문제 있을 때, Follow Partition을 Leader로 승격시켜주는 역할을 수행한다.
    • Coordinator : 하나의 브로커가 이 역할을 맡는다. 장애로 인해 특정 파티션의 메세지가 소비되지 않을 때, 다른 Consumer에 매칭시키는 역할을 수행한다.
  • Topic : 메세지의 주제
  • Offset : 파티션 내 메세지 위치.
  • Kafka Cluster : = Kafka 서버(Broker)의 모임
  • Event : = Message
  • Zookeeper : 카프카 메타데이터 저장 및 관리 서버. [How Kafka and ZooKeeper Work Together]
    • Broker 관리
      • Broker 생성/삭제/장애감지
      • Broker Controller/Coordinator 선정
    • Topic 관리
      • Topic 별 권한 설정
      • 요청 쿼터 관리
  • Replication Factor : Topic별로 처리하는 Broker 개수를 정하는 계수.

    3대의 Broker로 처리하도록 하면, Broker이 장애 시 다른 Broker가 처리 가능하도록 도와준다. Topic의 중요도에 따라 Broker 설정해야함.

동작 방식

  1. 클라이언트가 메세지를 Producer에게 전송
  2. Producer가 메세지를 batch size 만큼 토픽의 특정 파티션의 리더에 저장한다.
    • 이 때, 파티션의 리더/팔로우 들은 ISR(In Sync Replica)로 묶여 있으며, 서로 데이터 싱크를 맞추게 된다.
  3. 각각의 브로커와 연결된 Consumer가 이를 필요할 때 읽으면서 이벤트를 핸들링한다. 이 때, Broker은 전달된 이벤트의 메타 데이터를 기록한다.

기타 용어

  • batching : Producer/Consumer이 여러개의 메세지를 묶어서 Kafka에 전송/수신하는 기능.
    • 이를 이용하면 요청별로 발생하는 오버헤드를 방지할 수 있다.
  • request quota(요청 쿼터) : Broker별로 특정 클라이언트가 전송/수신받을 수 있는 자원양을 설정할 수 있는 기능. 하나의 사용자로 인한 서버 부하 방지 가능.
  • 데이터 영속성 보장 : 메시지를 기본적으로 메모리에 저장하는 기본 메시징 시스템과는 달리 메시지를 파일 시스템에 저장한다. 그래서 데이터 영속성이 보장된다.
  • Consumer pull 방식 : 기존의 메시징 시스템에서는 Broker가 Consumer에게 메시지를 Push해주는 방식인데 반해, Kafka는 Consumer가 Broker로부터 직접 메시지를 가지고 가는 pull방식으로 동작한다.
    • 이를 이용하면 Consumer은 자신의 메세지 처리 성능에 따라 최적으로 메세지를 가져올 수 있게된다.

장점

  • Leader/Follow 덕에 안정적으로 서버 운영 가능. SPOF 방지.

    예시 시나리오 - 만약 파티션이나 Controller 브로커가 다운된다면?!

    1. Zookeeper에서 Controller Broker 장애 감지. 새로운 Controller Broker 선출.
    2. 선출 된 Controller Broker은 Zookeeper내 state변화(장애발생 Broker에 할당된 Leader Partition 상태 변화) 감지.
    3. 다른 Broker들에게 장애발생된 Leader Partition의 Follow Partition들을 받아와서 이 중 하나를 Leader로 승격. [Controller Broker]
  • Topic 별 데이터를 묶어서 처리하기에 오버헤드를 줄일 수 있음.

    예시 : 온라인 상품 구매 프로세스에서 재고 수량은 실시간으로 업데이트 되나(Producer Remain.batch_size = 0), 구매 로그(Producer Remain.batch_size = 50)는 실시간 처리 보다는 배치 처리한다.

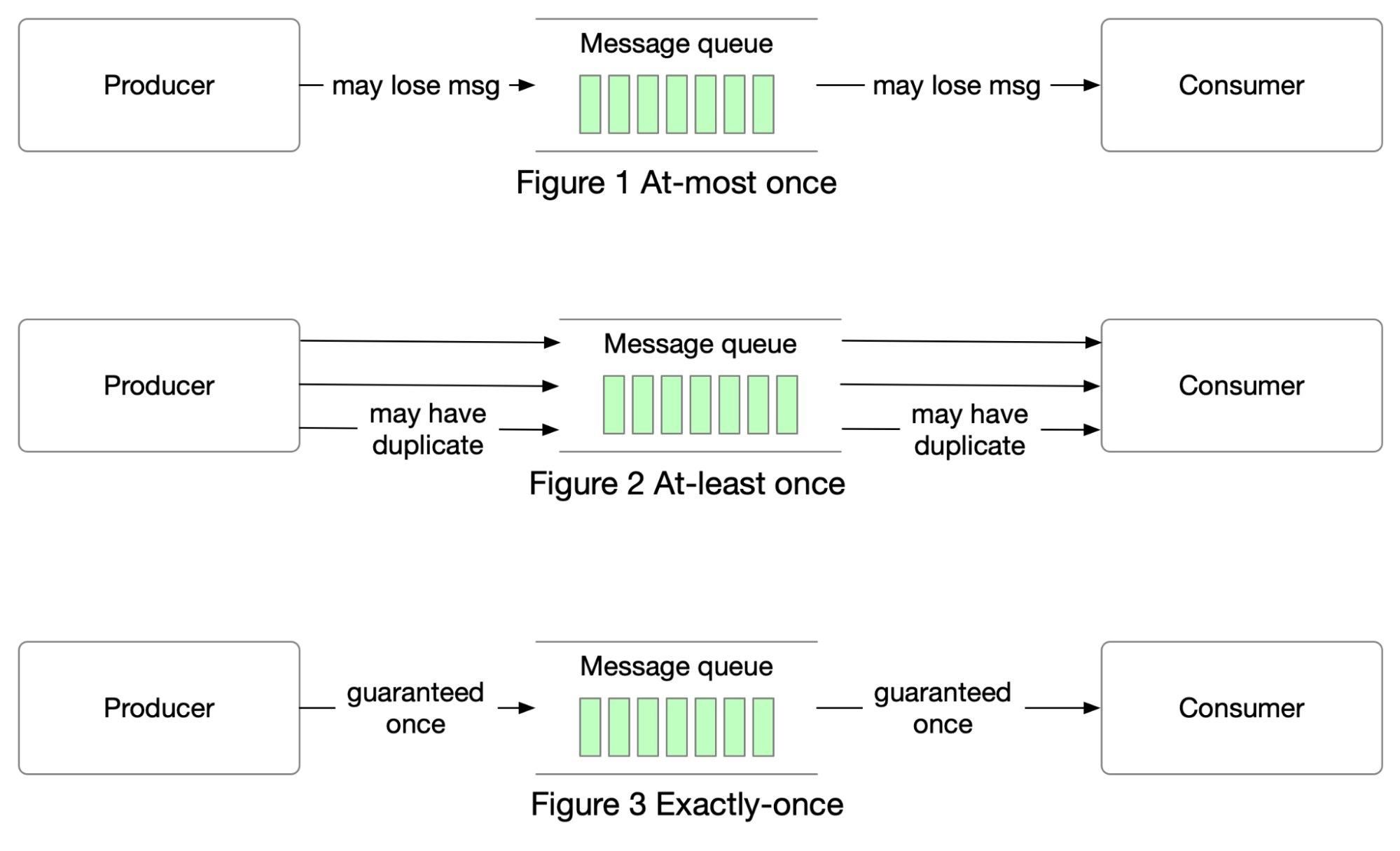

메세지 처리 전략 3가지

img.png reference

  • Exaclty Once : 메세지가 정확히 한번 전달되고 처리되는 전략.
    • 오버헤드가 매우 크다. 은행과 같이 정확한 데이터 처리가 필요한 곳에서 사용.
  • At Least Once : 메세지가 최소 한번 전달/처리 되는 전략.
    • Producer/Consumer 둘 다 메세지를 여러번 읽을 수 있기 때문에, 멱등성을 고려해야한다.
  • At Most Once : 메세지가 최대 한번 전달/처리 되는 전략.
    • 메세지 손실이 발생할 수 있음. 모니터링 데이터 처리에 좋음.

주의사항

  • Consumer은 브로커의 메세지를 여러번 읽을 수 있기 때문에, 멱등성을 고려해야한다. Producer 또한 마찬가지.
